Diagramas de fluxo de caixa

Avaliação: 4.8 / 5 (4 votos)

Nota: é importante que você tenha estudado os capítulos anteriores sobre Matemática Financeira publicados nesta página, para entender a explanação a seguir.

Um diagrama de fluxo de caixa, é simplesmente a representação gráfica numa reta, dos períodos e dos valores monetários envolvidos em cada período, considerando-se uma certa taxa de juros i.

Traça-se uma reta horizontal que é denominada eixo dos tempos, na qual são representados os valores monetários, considerando-se a seguinte convenção:
dinheiro recebido Þ seta para cima
dinheiro pago Þ seta para baixo.

Exemplo:

Veja o diagrama de fluxo de caixa a seguir:

fig. 1

O diagrama da figura acima, por exemplo, representa um projeto que envolve investimento inicial de 800, pagamento de 200 no terceiro ano, e que produz receitas de 500 no primeiro ano, 200 no segundo, 700 no quarto e 200 no quinto ano.

Convenção:dinheiro recebido Þ flecha para cima Þ valor positivo
dinheiro pago Þ flecha para baixo Þ valor negativo

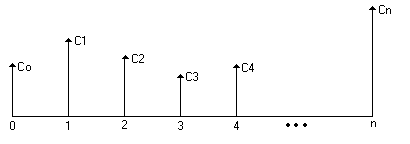

Vamos agora considerar o seguinte fluxo de caixa, onde C0, C1, C2, C3, ..., Cn são capitais referidos às datas, 0, 1, 2, 3, ..., n para o qual desejamos determinar o valor presente (PV).

fig. 2

O problema consiste em trazer todos os capitais futuros para uma mesma data de referencia. Neste caso, vamos trazer todos os capitais para a data zero. Do diagrama de fluxo de caixa visto acima, concluímos que o valor presente - PV - do fluxo de caixa será:

fig. 3

Esta fórmula pode ser utilizada como critério de escolha de alternativas, como veremos nos exercícios a seguir.

Utilize uma calculadora científica para efetuar os cálculos indicados.
Se você não possuir uma, utilize a calculadora do WINDOWS
.

1 - Numa loja de veículos usados, são apresentados ao cliente dois planos para pagamento de um carro:
Plano A: dois pagamentos, um de $ 1.500,00 no final do sexto mês e outro de $ 2.000,00 no final do décimo segundo mês.
Plano B: três pagamentos iguais de $ 1.106,00 de dois em dois meses, com início no final do segundo mês.
Sabendo-se que a taxa de juros do mercado é de 4% a.m., qual o melhor plano de pagamento?

SOLUÇÃO:

Inicialmente , devemos desenhar os fluxos de caixa correspondentes:
PLANO A:
fig. 4

PLANO B:
fig. 5

Teremos para o plano A:
fig. 6

Para o plano B, teremos:
fig. 7

Como o plano A nos levou a um menor valor atual (ou valor presente), concluimos que este plano A é mais atraente do ponto de vista do consumidor.

2 - Um certo equipamento é vendido à vista por $ 50.000,00 ou a prazo, com entrada de $ 17.000,00 mais três prestações mensais iguais a $ 12.000,00 cada uma, vencendo a primeira um mês após a entrada. Qual a melhor alternativa para o comprador, se a taxa mínima de atratividade é de 5% a.m.?

SOLUÇÃO:

Vamos desenhar os fluxos de caixa:

À vista:
fig. 8

À prazo:
fig. 9

Vamos calcular o valor atual (ou valor ppresente PV - Present Value) para esta alternativa:
fig. 10

Como o valor atual da alternativa a prazo é menor, a compra a prazo neste caso, é a melhor alternativa, do ponto de vista do consumidor.

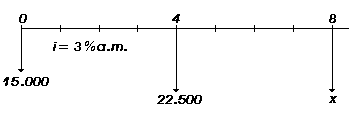

3 - Um equipamento pode ser adquirido pelo preço de $ 50.000,00 à vista ou, a prazo conforme o seguinte plano:
Entrada de 30% do valor à vista, mais duas parcelas, sendo a segunda 50% superior à primeira, vencíveis em quatro e oito meses, respectivamente. Sendo 3% a.m. a taxa de juros do mercado, calcule o valor da última parcela.

SOLUÇÃO:
fig. 11

Teremos:
fig. 12

Resolvendo a equação acima, obtemos x = 19013,00
Portanto, o valor da prestação é $19013,00.

Agora resolva este:

Uma loja vende determinado tipo de televisor nas seguintes condições: $ 400,00 de entrada, mais duas parcelas mensais de $ 400,00, no final de 30 e 60 dias respectivamente. Qual o valor à vista do televisor se a taxa de juros mensal é de 3% ?

Resposta: o valor à vista é igual a $1165,38.
