Espelhos Esféricos

Jairo Gomes

por:

sobre: Física

DEFINIÇÃO

Chamamos de Espelhos Esféricos toda superfície refletora com a forma de uma calota esférica. Temos dois tipos de espelhos esféricos: Côncavo e Convexo.

ESPELHO ESFÉRICO CÔNCAVO é aquele espelho cuja face interna da calota é refletora de luz.

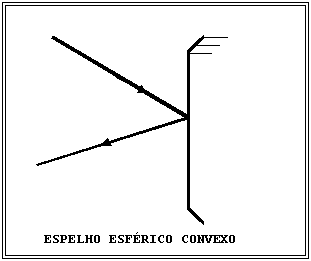

ESPELHO ESFÉRICO CONVEXO é aquele espelho cuja face externa da calota é refletora de luz

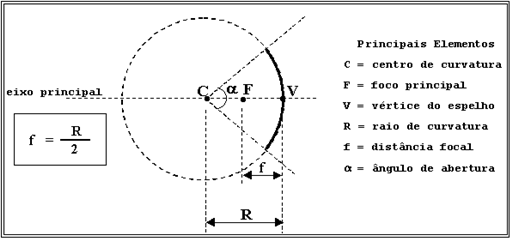

PRINCIPAIS ELEMENTOS DE UM ESPELHO ESFÉRICO


CONDIÇÕES DE NITIDEZ DE GAUSS

O espelho deve ter pequeno ângulo de abertura ( a < 10o )
Os raios incidentes devem ser próximos ao eixo principal.
Os raios incidentes devem ser pouco inclinados em relação ao eixo principal.

RAIOS PARTICULARES

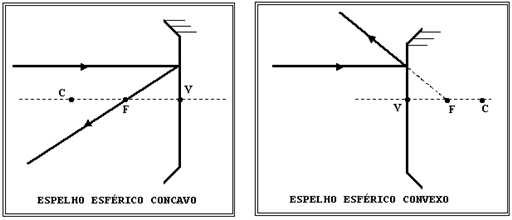

I ) Se um raio de luz incidir paralelamente ao eixo principal, o raio refletido passa pelo foco principal.

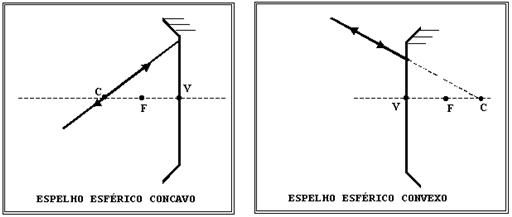

II ) Se um raio de luz incidir passando pelo centro de curvatura, o raio é refletido passando sobre si mesmo.

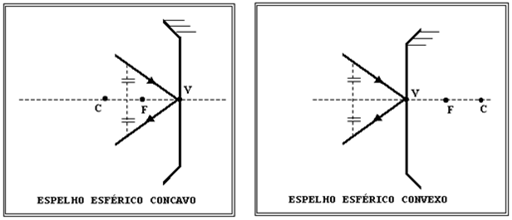

III ) Se um raio de luz incidir no vértice do espelho, o raio refletido é simétrico em relação ao eixo principal.


CONSTRUÇÃO GEOMÉTRICA DE IMAGENS

 As imagens fornecidas por um espelho esférico podem ser obtidas utilizando-se dois dos três raios particulares.

A) ESPELHO ESFÉRICO CÔNCAVO

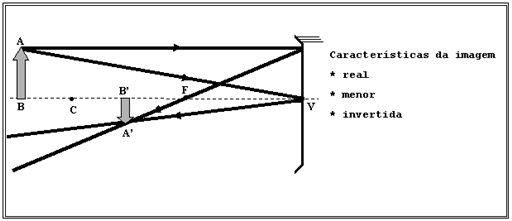

1o Caso: Objeto extenso localizado além do centro de curvatura de um espelho esférico côncavo.

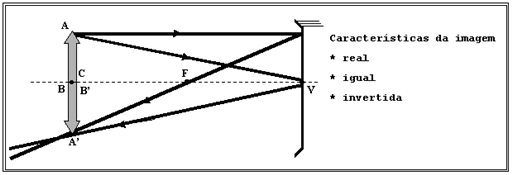

2o Caso: Objeto extenso localizado sobre o centro de curvatura de um espelho esférico côncavo.

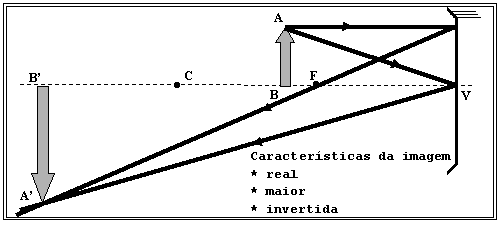

3o Caso: Objeto extenso localizado entre o centro de curvatura e o ponto focal ( F ) de um espelho esférico côncavo.

4o Caso: Objeto extenso localizado sobre o ponto focal ( F ) de um espelho esférico côncavo.

5o Caso: Objeto extenso localizado entre o ponto focal ( F ) e o vértice de um espelho esférico côncavo.

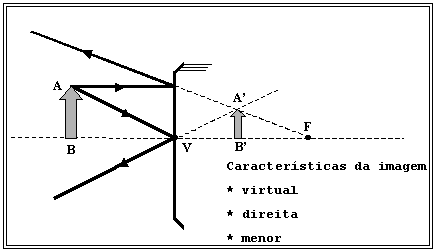

B)  ESPELHO ESFÉRICO CONVEXO Objeto extenso localizado em frente a um espelho esférico convexo.



EQUAÇÃO DE GAUSS E EQUAÇÃO DO AUMENTO LINEAR TRANSVERSAL

f .... distância focal.
p .... distância do objeto até o espelho.
p' ... distância da imagem até o espelho.
A ... Aumento linear transversal.
i .... tamanho da imagem.
o .... tamanho do objeto.

ATENÇÃO: Considerando sempre o objeto real ( p > 0 ), nestas equações temos:

Espelho côncavo          f     >   0
Espelho convexo          f    <     0
Imagem real                 p'   >   0
Imagem virtual             p'  <    0
Imagem direita             i     >   0
Imagem invertida         i    <   0
